电网电能质量分析系统

电网频率
我国电力系统的标称频率为50Hz ，GB/T15945-2008《电能质量 电力系统频率偏差》中规定：电力系统正常运行条件下频率偏差限值为±0.2Hz，当系统容量较小时，偏差限值可以放宽到±0.5Hz，标准中没有说明系统容量大小的界限。在《全国供用电规则》中规定"供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为±0.2HZ；电网容量在300万千瓦以下者，为±0.5HZ。实际运行中，从全国各大电力系统运行看都保持在不大于±0.1HZ范围内。
电压偏差
GB/T 12325-2008 《电能质量 供电电压偏差》中规定：35kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10%；20kV及以下三相供电电压允许偏差为标称电压的土7%；220V单相供电电压允许偏差为标称电压的+7%，－10%。
三相电压不平衡
GB/T15543-2008《电能质量 三相电压不平衡》中规定：电力系统公共连接点电压不平衡度限值为：电网正常运行时，负序电压不平衡度不超过2%，短时不得超过4%；低压系统零序电压限值暂不做规定，但各相电压必须满足GB/T 12325的要求。接于公共连接点的每个用户引起该点负序电压不平衡度允许值一般为1.3%，短时不超过2.6%。
公用电网谐波
GB/T14549--93《电能质量-公用电网谐波》中规定：6～220kV各级公用电网电压(相电压)总谐波畸变率是0.38kV为5.0%，6～10kV为4.0%，35～66kV为3.0%，110kV为2.0%；用户注入电网的谐波电流允许值应保证各级电网谐波电压在限值范围内，所以国标规定各级电网谐波源产生的电压总谐波畸变率是：0.38kV为2.6% ， 6～10kV为2.2%，35~66kV为1.9%，110kV为1.5%。对220kV电网及其供电的电力用户参照本标准110kV执行。
波动和闪变
GB/T 12326-2008《电能质量 电压波动和闪变》规定：电力系统公共连接点，在系统正常运行的较小方式下，以一周（168h）为测量周期，所有长时间闪变值Plt满足：≤110kV，Plt=1；>110kV，Plt=0.8。

系统功能主要特点

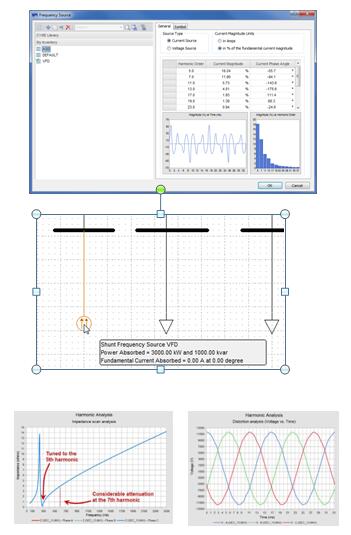

谐波分析： 可分析电容器组、非线性负荷及不同谐波源对电网的影响。 阻抗对母线或节点的频率影响. 母线及线路谐波电压和功率. 谐波变形系数(HDF or THD) 及电话影响系数(TIF).  K-系数 和系数-K 的计算. 给定条件的电容器电压和电流的计算. 预定条件三相或单相计算模型. 程序提供了电网设备谐波参数数据库。 低电压分析：        现代电子设备对低电压敏感，通过我们的平台可以分析电网故障、电机启动或过负荷时低电压幅度、持续时间，由此分析故障清除时间要求以降低低电压影响。 动态电动机启动：        能够分析系统中一个大电动机启动对其它用户的影响，并给出解决方案。 模块提供两种电动机启动分析的类型： 1、堵转分析   用于现实电网，对设定为启动状态的每台电动机进行分析，评估电动机启动对电网的影响。 2、最大允许启动功率    用于未来电网，估测在指定段上允许启动的电动机最大功率。
