复杂智能配电网数模仿真平台

       配电网数模混合仿真是结合了数字仿真和物理仿真优点的先进仿真技术，在构建的试验系统中对设备进行重复、安全、经济的研究或测试。对于那些难于用数学表达式表述的物理现象，例如具有快速电磁暂态过程的大功率电力电子器件的工作过程以及一些未知的物理现象，采用物理设备进行模拟；而对于大规模配电系统在极端工作条件下的动态响应可以借助数字仿真进行分析。通过数字仿真与物理模拟仿真相结合的方式，可对复杂配电网各种行为特征进行分析，进而为配电网规划设计、运行控制及优化调度提供坚实有力的技术支撑。

平台结构

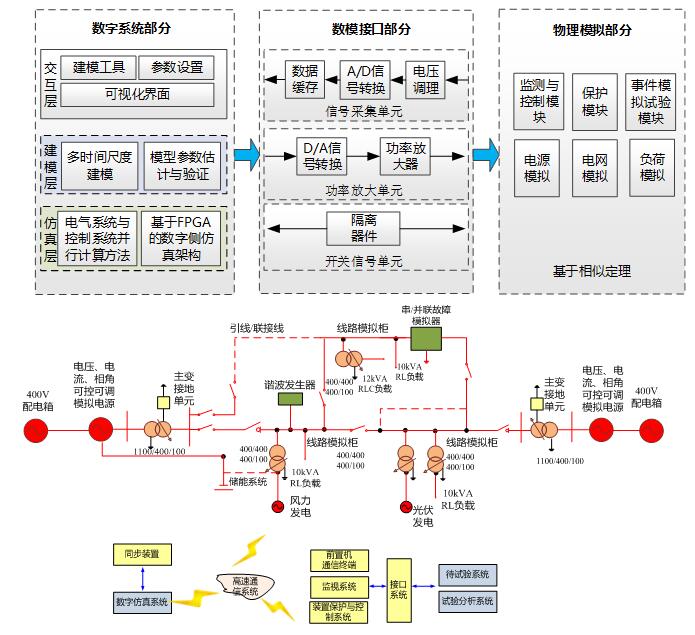

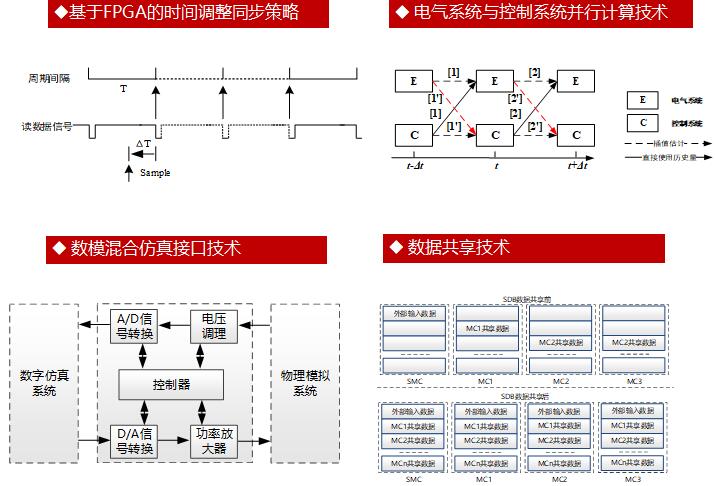

••平台基本框架及当前结构

V••平台基本框架及当前结构

典型实际应用

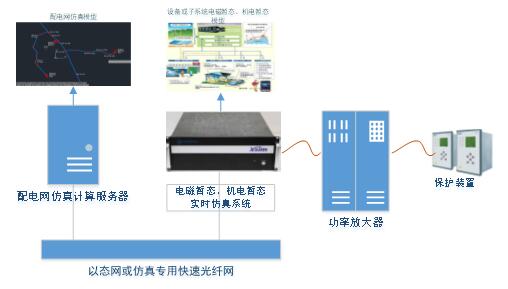

• 三种典型应用场景

• 复杂配电网运行在数字设备部分

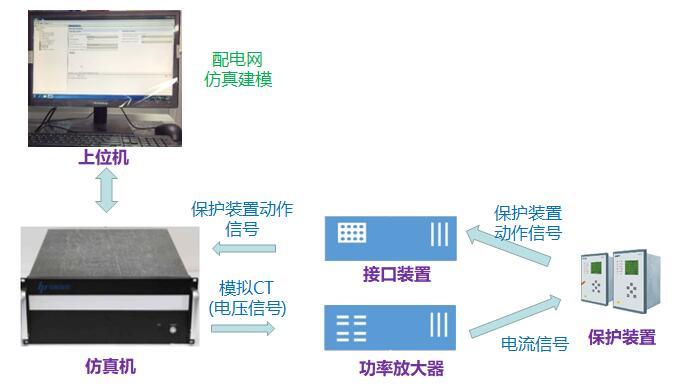

故障发生在数字仿真机侧，数字电流信号以电压信号的方式传送给功率放大器，功率放大器将其转换为电流信号，连接到物理保护装置上，物理保护装置判断出故障信号，并发出开关动作指令，该指令通过接口装置传送给数字仿真机，数字开关根据物理保护装置信号动作。目的：测试数模混合仿真系统保护装置动作特性，以及对数字仿真的影响。

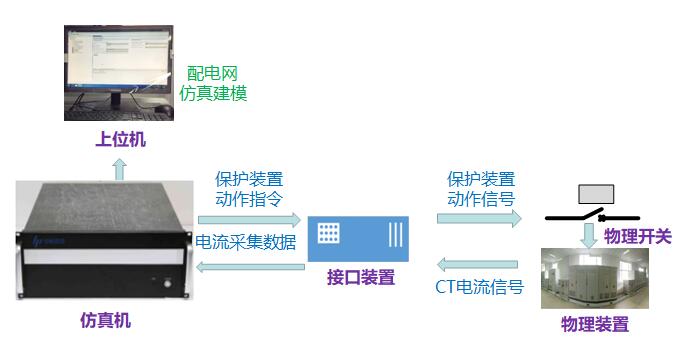

• 复杂配电网运行在模拟设备部分

特别提示： 本系统的产权所有人是中国电力科学研究院
