加拿大CYMGRD变电站接地设计和仿真系统

       CYMGRD是CYME的变电站接地网络设计和分析工具。为帮助工程师方便的优化新的接地网络的设计和改善各种类型络，进行内嵌危险点评估。该程序符合IEEE标准80-2000，标准81-1983 和标准837-2002。

主要特点

        使用CYMGRD可以对不同设计方案进行快速分析，对任意特殊配置选择经济化方案。用户友好的数据分析，有效的分析算法和强大的图形界面使得CYMGRD成为一个有效的工具，可以帮助工程师完成一个包含高技术性和经济性的设计方案。

分析功能

· 接地网导体，接地连杆和接地线的集中有限元分析。· Rg和GPR（地电位升高）的计算。

· 接地网边界外部和内部的接触点和表面电势分析，有2维和3维两种显示方式。

· 阶跃电压分析。

· 根据测量值或用户自定义值的单一或两层土壤模型。

· 换算系数计算（Cs）。

· 常用多种层表面层材料库。

· 典型变电站土壤电阻系数库。

· IEEE 80-2000最大允许接触和阶跃电压的安全评估计算。

· IEEE标准80-2000变电站配置数据的电流分支系数估计。

· IEEE标准80－2000,根据母线(X/R)比和冲击持续时间数据计算消耗因数。

· 考虑计算中的非对称故障电流的直流分量。

· 基于IEEE标准80－2000和标准837－2002最常见类型的电极材料的，接地导体和接地棒最优大小的电极分析。

· 支持任何类型的对称和非对称网络。

· 任意位置的接地棒。

· 可以模拟返回式电极和独立电极。

接口模块

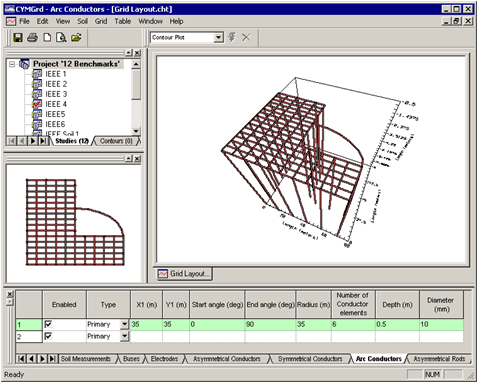

允许用户与AutoCAD接口。AutoCAD不是CADGRD的替代品，而是CADGRD的一个主要软件要求。 AutoCAD是所需來生成含有对变电站网络

的图形描述的*.DXF和*.DWG這两种必要文件。

 仿真结果管理

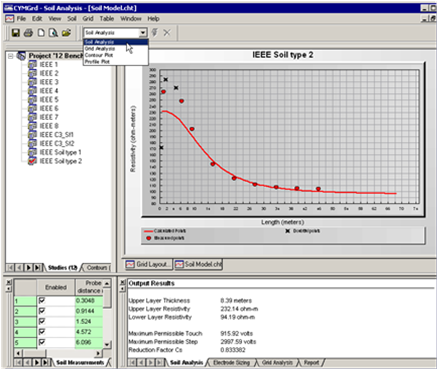

· 对推导出的带实地测量数据的土壤模型进行图形化比较，以检测模型认可度。

· 基于用户自定义的接触或表面电势阈值可用彩色标记出来。用鼠标选取网络任何区域亦可以进行具体的计算和危险点评估。

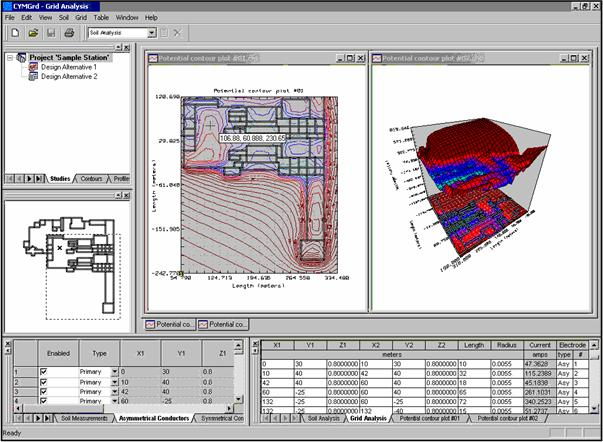

· 2维或3维表面电势的等电势包络线绘制，并可以从任意视角查看图形。

· 接触电势和阶跃电势的变异可以图示出來。这变异显示可沿着任何直线, 同时间也能跟安全评估模块计算出来的安全值作比較。

· 对于经过表面和阶跃电压分析过的两维网络区域进行图形指示，以使得危险点的位置更加容易辨认。
